Analizzatore di Spettro 3GHz

PRODOTTI
RF Explorer 3G Combo
completo di:
( Borsa semirigida nera per trasporto )
( Guscio protettivo in gomma nero antiurto )
( 1 Antenna telescopica per HF e VHF )
( 1 Ant. elicoidale per freq. fino 3 Ghz)
( 1 adattatore F/SMA )
( 1 adattatore N/SMA )

prezzo Offerta Speciale
fino esaurimento scorte
300 eu ( iva compresa )

( Spedizione Gratuita )

DISPONIBILE

















Analizzatore di Spettro Digitale portatile
Strumento indispensabile ai tecnici operanti nel campo delle Radiotelecomunicazioni
agli Installatori nel settore della Telefonia Mobile, del WiFi e della Videosorveglianza
Radiomicrofoni,  per misurare il livello dei segnali e per il puntamento delle antenne.

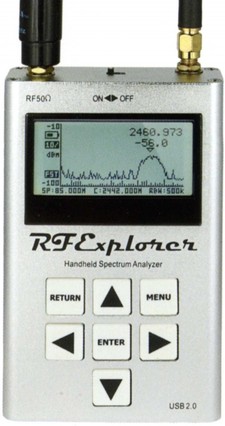

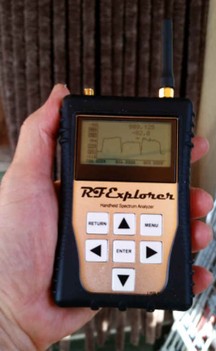

      RF Explorer 3G Combo

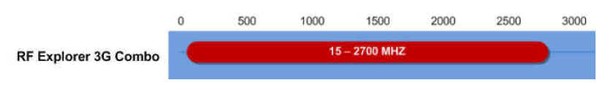

( Bande di Frequenza:  15-2700 MHz  )

RF Explorer 3G Combo è un Analizzatore di Spettro digitale portatile, uno strumento molto conveniente per il lavoro di Tecnici intallatori, per la Telefonia Mobile, sia per Radioamatori e copre tutte le bande di frequenza piu' diffuse.
Il principio di funzionamento si basa su un sintetizzatore di frequenza altamente integrato e doppio mixer bilanciato che offre elevate prestazioni, dimensioni compatte, basso consumo e basso costo.
E 'stato progettato per essere utilizzato ugualmente bene all'aperto e al coperto, e può essere collegato ad un PC per funzionalità usando mini-USB connettore standard 2.0.
Questo modello comprende internamente un'unità  standard base WSUB1G  più un modulo di espansione RFEMWSUB3G comodamente montato all'interno e collaudato.
È dotato di due connettori SMA e due antenne, una antenna Nagoya NA-773 a banda larga e telescopica utilizzabile per tutte le frequenze sotto-il GHz e una mini-whip elicoidale per la banda superiore  fino  a 2,4 GHz. Ulteriori  antenne con banda specifica potranno  essere utilizzate per coprire efficacemente alcune bande particolari delle frequenze supportate.
La combinazione di questi due moduli interni offre la copertura a banda larga del modulo WSUB3G, insieme con la più alta sensibilità e la risposta rapida del modello WSUB1G per le frequenze sub-1GHz.
La Fornitura comprende: 1 Unita' RF Explorer 3G Combo, 1 Antenna telescopica Nagoya NA-773, 1 miniWhip elicoidale, 1 custodia per trasporto.1 Protezione in gomma nera.

CARATTERISTICHE:
Formato tascabile e leggero
Contenitore robusto in alluminio, Display LCD con possibilita di regolare il contrasto.
E' incluso nella fornitura: 1 custodia  per il trasporto e protezione di RF Explorer,1 antenna telescopica x HF,1 antenna elicoidale per Freq. fino 3 Ghz
Modalità Analizzatore di spettro con i modi:  Average, Picco Max,  Hold, Normale, possibilita' di sovrascrivere e Lifetime
aggiornamenti del  firmware gratuiti disponibili, aperti alle caratteristiche della comunità richiesto
Batteria Interna Litio ad alta capacità con autonomia di oltre 16h di uso continuo, e ricaricabile tramite la presa USB, (Nota) :posizionare l'interruttore di accensione su ON, (apparato acceso), per caricare la Batteria interna.

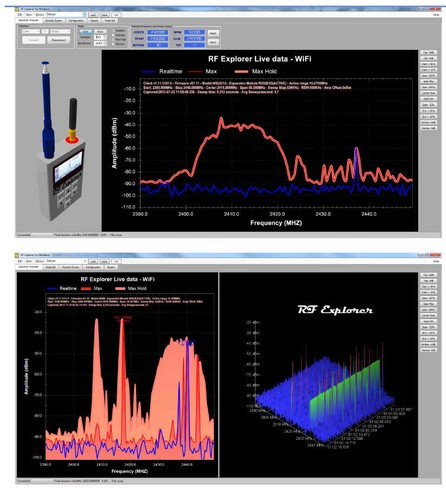

PC Windows client Open Source
Può essere esteso con moduli di espansione interni per banda e funzionalità aggiuntive

Copertura di banda larga per tutte le frequenze RF comuni, a partire da 15MHz e andando fino a 2.7GHz. Questo intervallo di spettro include Bande  di frequenza molto interessanti, come i  2m (Radioamatoriali), tutte le VHF e UHF, radio FM, TV Digitali, GPS, WiFi e WiMax, Bluetooth, RadioMicrofoni, come pure tutte le Bande di Frequenza della Telefonia Mobile  voce e dati  2G, 3G, 4G, ( GSM -UMTS - LTE) etc.

Firmware:  RF Explorer 3G Combo viene fornito con aggiornamento v1.09 del firmware. Nota alcune delle caratteristiche e il funzionamento precisione sarà migliorata nel prossimo ciclo di vita versioni del firmware gratuito.

 DATI TECNICI
•Banda di frequenze coperta: 15 Mhz - 2700 MHz
•Intervallo di frequenza (Span) regolabile : 112KHz - 100MHz
•Display Grafico LCD 128x64 pixel, grande visibilità all'aperto
•PC client Windows supporta Windows XP / Vista / Win 7/ Win10 ( 64 bit sia a 32)
•Retroilluminazione per grande visibilità al coperto
•2 prese con connettori SMA standard a 50 ohm, uno per Sub-GHz a banda larga per antenna Nagoya NA-773 antenna telescopica in dotazione e un secondo connettore per frequenze 2.4Ghz per la banda 15-2700 MHz con antenna whip elicoidale inclusa. Sul connettore SMA tramite apposito adattatore e cavo esterno ( non forniti) e possibile collegare l'analizzatore di spettro ad una antenna direzionale per il suo preciso puntamento in sede di installazione.
•Risoluzione di ampiezza:  0.5dBm
•Gamma di dinamica:
•Porta SMA Sinistra (WSUB1G):  da  -115dBm a 0dBm
•Porta SMA Destra  (WSUB3G):  da -110dBm  a -10dBm
•Potenza di ingresso massima applicabile:
•Porta SMA Sinistra (WSUB1G): + 5dBm
•Porta SMA Destra  (WSUB3G): + 30dBm
•Livello medio di rumore (tipico): -110dBm
•Stabilità di frequenza e accuratezza (tipico): + -10ppm
•Stabilità di ampiezza e precisione (tipico):    + -6dBm
•Risoluzione di frequenza: 1Khz
•Larghezza di banda Risoluzione (RBW): 3Khz automatica a 600kHz
•Peso: 185g
•Dimensione: 113x70x25 mm
•Completo di Borsa protettiva per trasporto
•Guscio Protettivi antiurti Nero
•2 antenne
•1 Adattatore: F(femmina)/SMA(maschio) - ( per collegarci cavo TV 75 Ohm con connettore F )
•1 Adattatore: N(femmina)/SMA(maschio) - ( per collegarci cavo 50 Ohm con connettore N maschio )
•Disponibile Softaware Client  per collegamento a PC  Win XP - Win 8 - Win 10

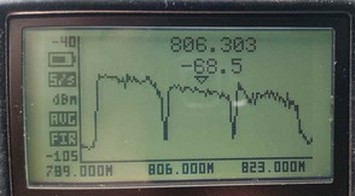

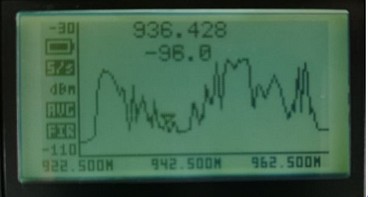

             Schermata  Banda 800 MHz  4G/LTE                                     Schermata Banda 900 Mhz  GSM + 3G

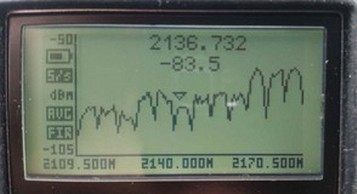

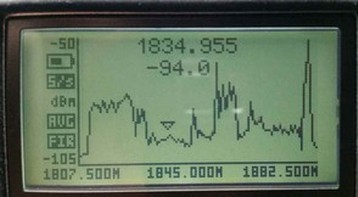

Schermata Banda 1800 Mhz 4G/LTE +(GSM)                                        Schermata  Banda 2100 Mhz   3G
